专注金属表面硬化处理

大幅提升模具耐久性、不变形

高耐面压、高耐热性表面处理皮膜——HKS-G

汽车行业发展迅速，国内汽车车型更新换代快，车型更新换代带来了巨大的汽车零部件模具制造业务。

汽车轻量化进程中，高强度钢广泛应用给汽车模具使用寿命带来了困扰。

单一车型需要新制作冲压模具套数约400多套，其中约40%-70%的模具涉及高强度钢板成型，需要做表面处理。

“HKS-G涂层”技术作为世界尖端涂层技术，优势在于适用强度在590MPa及以上的高强度、超高强度钢板冲压场合，有优异的使用寿命。

来自生产现场的声音：

1、 冲压模具寿命太短

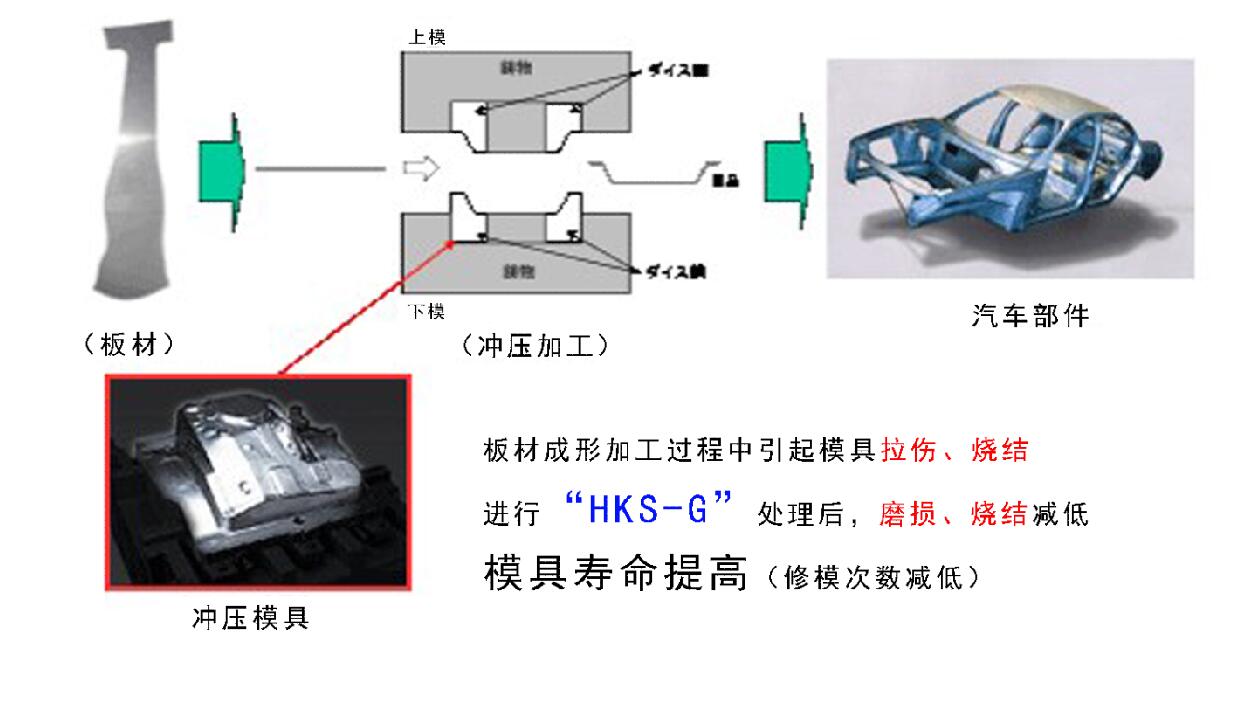

由于产品强度的提高和设计精度的提高，冷冲压模具需承受比过去高得多的加工负荷（面压），高负载导致极高的工艺热产生。

2、 如果表面硬化处理后无需修模就更好了

传统表面处理（高温扩散法），处理温度约1000℃，与钢材淬火是同样的条件，处理后会发生变形。HKS-G处理温度约400℃，在钢材高温回火温度以下，不存在变形的因素。

3、 在生产效率提高的同时必须考虑环保

不能使用润滑油

针对以上问题，建议使用HKS-G处理。HKS-G属于低温处理法，是兼具高温扩散法表面处理皮膜的高耐面压及耐热性甚至更高寿命，无需修模即可装配并可反复多次处理，降低模具制作成本。

【HKS-G处理皮膜特性】

l膜厚：10um

l硬度：3200~3800Hv

l耐热温度：1000℃

l皮膜结构：多层

【HKS-G处理的特点】

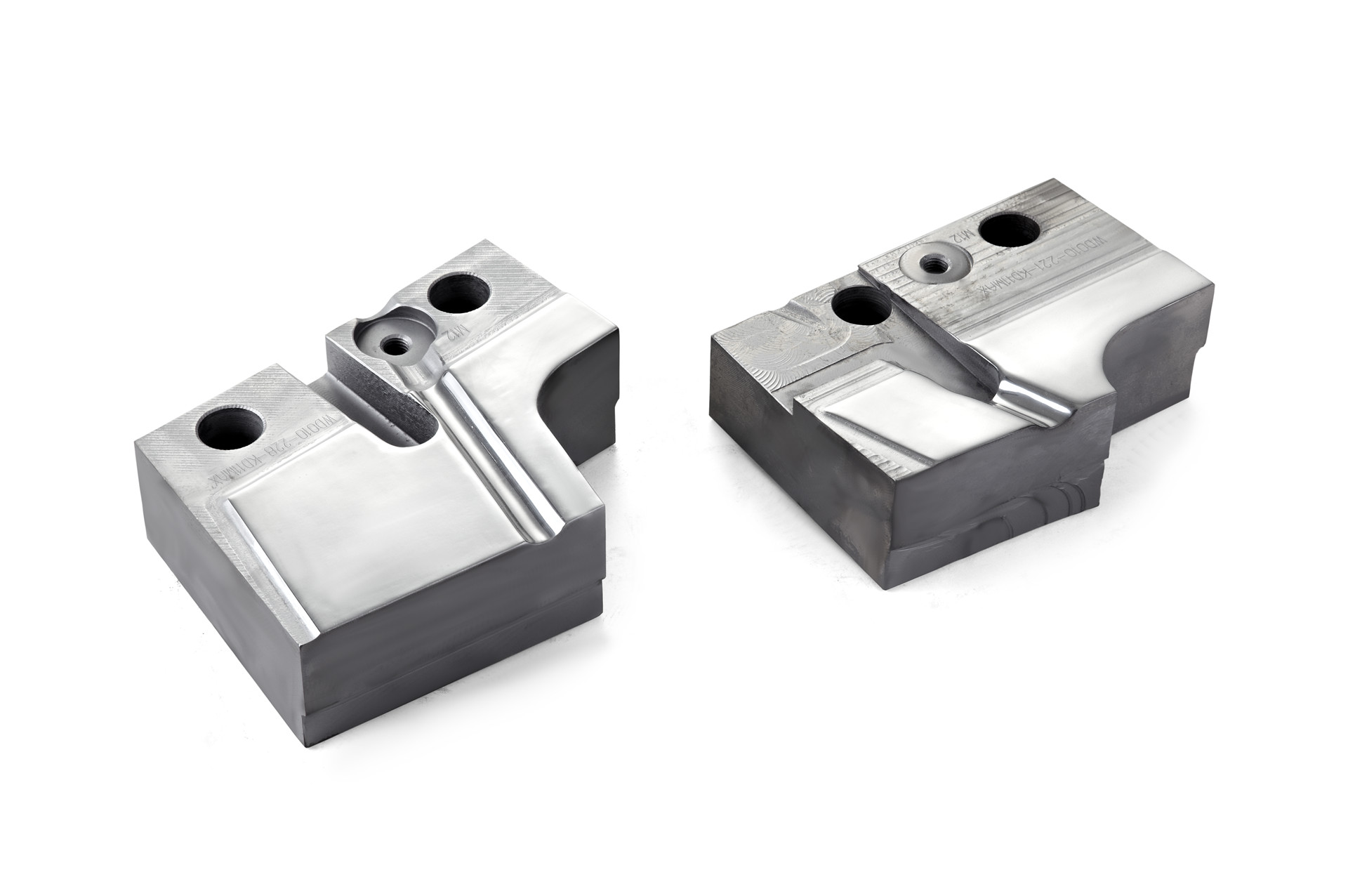

·模具表面超硬覆层

· 不变形高精度保证

·耐磨耗耐热耐面压

·模具寿命大幅提高

·生产效率大幅提高

·反复多次处理使用

•

• HKS-G处理的注意事项

  表面状态

• 工作面无划痕及坑点，表面粗糙度Ra0.2~0.4最佳

• 任何氧化层、铁锈、放电加工层残留都会导致皮膜结合力低下

• 处理前须将模具表面其它涂层去除掉

  前期热处理


• 推荐使用和胜金属真空淬火处理

• 若在其他厂家进行热处理，需确认热处理温度并告知营业担当

• 热处理工艺不当会引起模具尺寸变形或硬度降低

  焊接

• 焊接模具须焊接完好无气孔，并由和胜特殊工艺处理后可以处理

  尺寸

•  皮膜厚度10μm左右，尺寸需提前预留

•  加工产品尺寸最大800X1000亳米

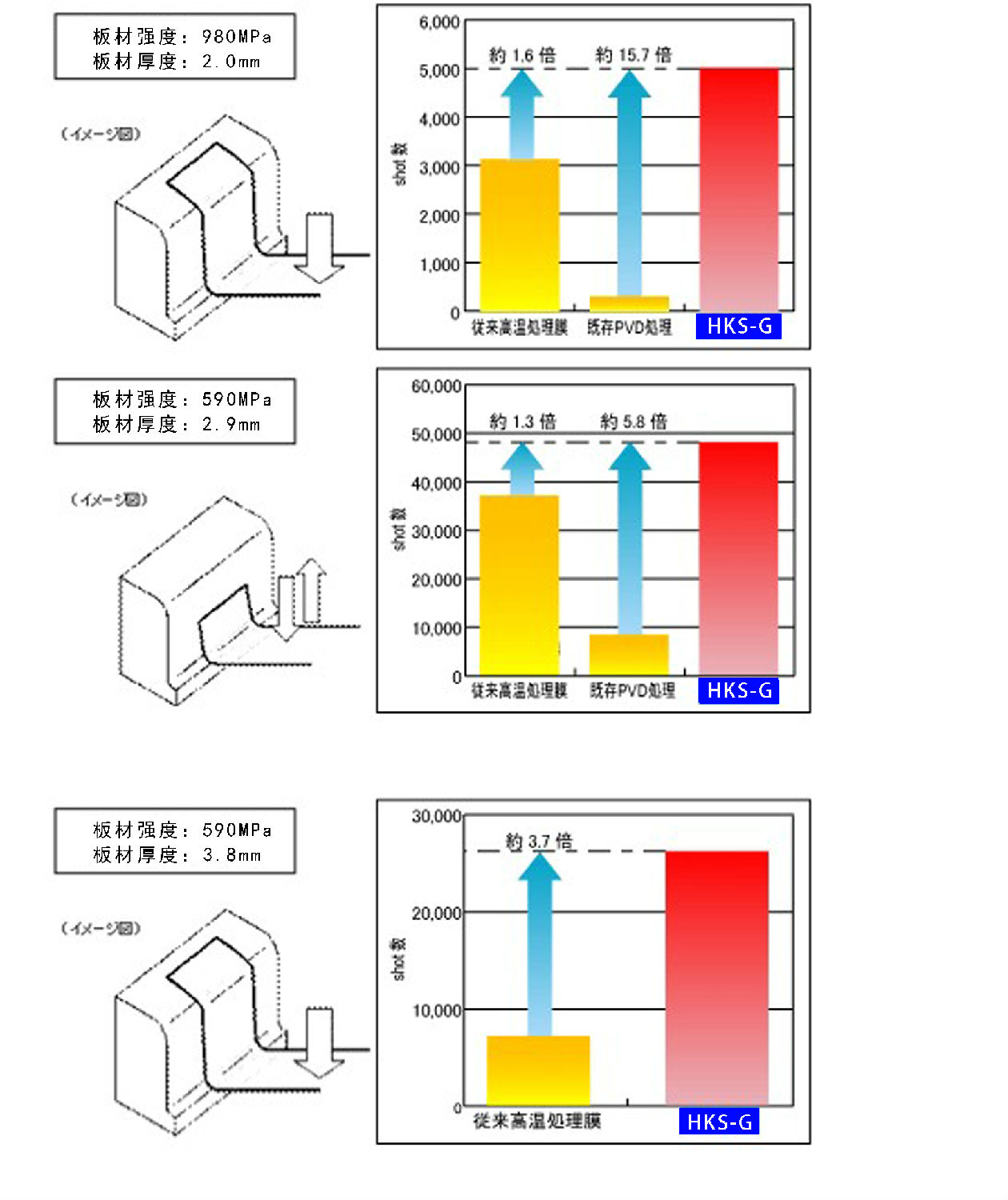

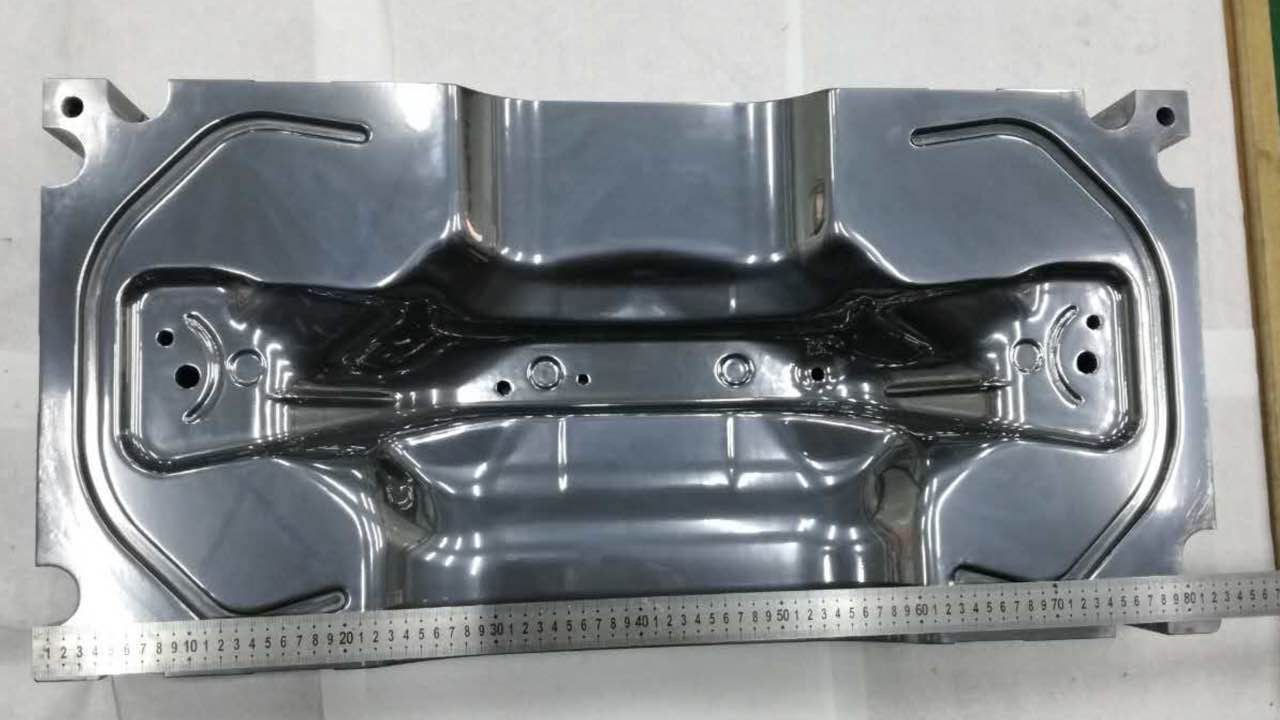

案例：冷间挤压式(汽车零件板金的情况)
